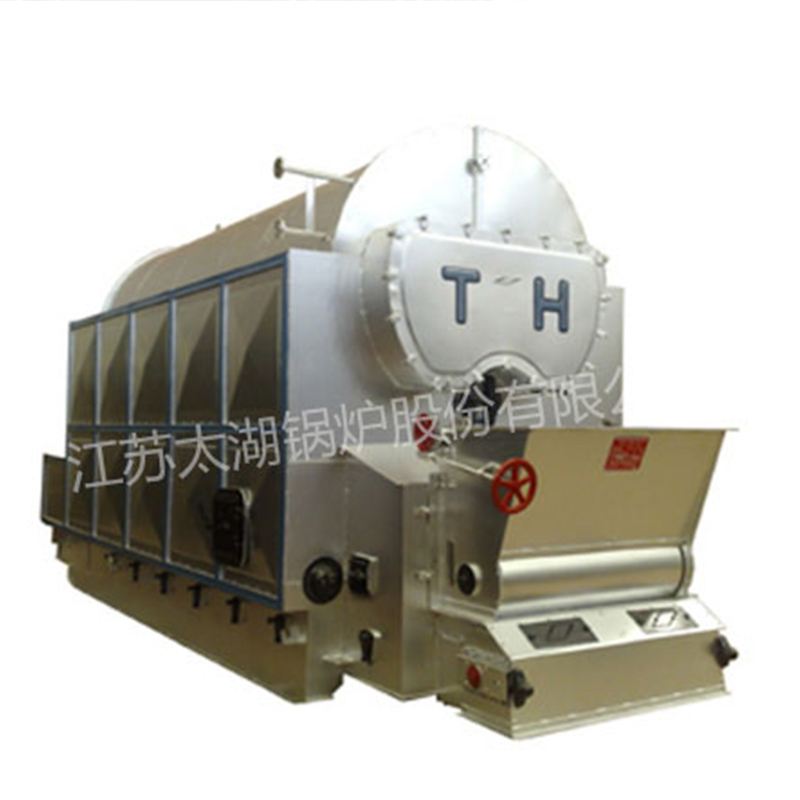

DZL系列是单锅筒卧式三回程快装水火管锅炉，锅炉蒸发量1～4t/h，工作压力0.7～1.6Mpa，饱和蒸汽温度。热水锅炉容量为0.7～2.8MW，出水温度95～115℃，回水温度为70℃，工作压力为0.7～1.0Mpa。炉膛左右侧装有光管水冷壁管，上连锅筒，下连两侧集箱和前后墙组成燃烧室，在锅筒内部置两束烟管，在炉膛燃烧后的烟气在烟管内作两个回程纵向冲刷后，引至尾部单独布置的铸铁省煤器，最后经除尘器排入烟囱。
锅炉下部为燃烧设备，采用轻型链条炉排，本锅炉配有上煤机、出渣机、电控箱，可实现上煤出渣机械化及给水自动控制。
本系列锅炉具有结构紧凑，外形尺寸小，单层布置，安装周期短，基建投资少等优点 。
DZL燃煤蒸汽锅炉
| 序号 |
产 品 型 号 |
额定蒸发量t/h |
工作压力MPa |
蒸汽温度℃ |
外形尺寸mm |
| 1 |
DZL1-0.7-AII |
1 |
0.7 |
170 |
5280×2000×2743 |
| 2 |
DZL2-1.0-AII |
2 |
1.0 |
184 |
5640×2540×3467 |
| 3 |
DZL4-1.25-AII |
4 |
1.25 |
194 |
7220×4040×4900 |
DZL燃煤热水锅炉
| 序号 |
产 品 型 号 |
额定供热量MW |
工作压力MPa |
给水/回水温度℃ |
外形尺寸mm |
| 1 |
DZL0.7-0.7/95/70-AII |
0.7 |
0.7 |
95/70 |
5260×2000×2743 |
| 2 |
DZL1.4-0.7/95/70-AII |
1.4 |
0.7 |
95/70 |
5640×2540×3467 |
| 3 |
DZL2.8-0.7/95/70-AII |
2.8 |
0.7 |
95/70 |
7220×4040×4900
|
